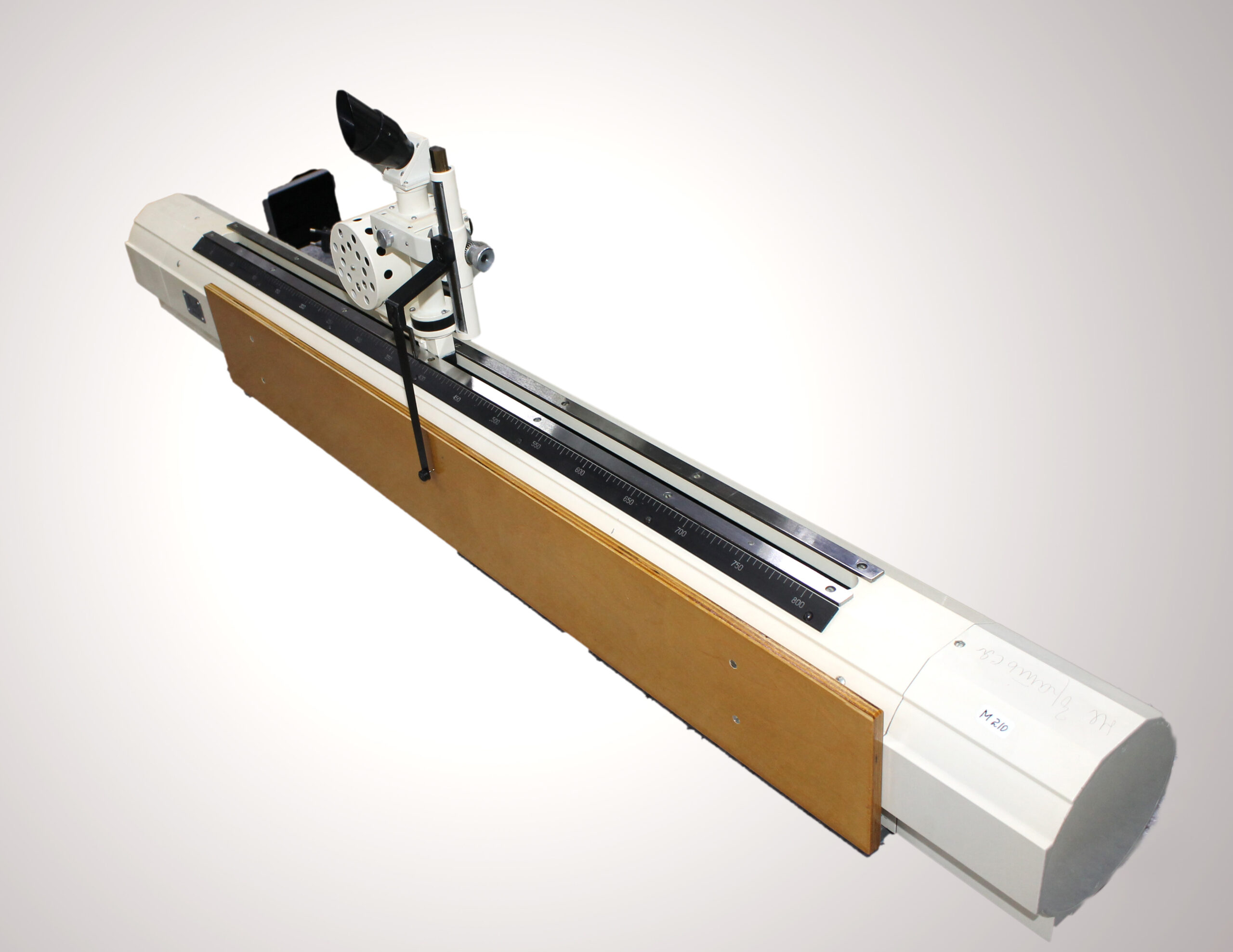

Линейки оптические ОЛ-800 предназначены для измерения отклонений от прямолинейности и плоскостности: поверочных линеек типа ШП, ШМ, ШД длиной 400 и 630 мм всех классов точности; поверочных и разметочных плит всех классов точности и размеров, направляющих станков, образующих валов. В основу работы положен принцип, позволяющий измерять отклонение от прямолинейности поверяемой поверхности относительно оптической оси прибора. Пучок лучей проходит через оптическую систему, освещает визирный штрих, затем зеркально-линзовую систему объективов, микрообъективов, создает изображение визирного штриха и биссектора в плоскости экрана, совмещенного с коллективом. Вдоль корпуса прибора сделан паз, в котором перемещается измерительная каретка, соприкасаясь с поверяемой поверхностью измерительным наконечником и левым роликом. При перемещении каретки неровности поверяемой поверхности вызывают смещение измерительной каретки в вертикальной плоскости, что, в свою очередь, вызывает смещение визирного штриха тельно изображения биссектора. Это смещение измеряют винтовым микрометром. Прибор устанавливают на контролируемую поверхность с помощью двух опор, одна из которых неподвижная, а другая — регулируемая. Прибор снабжен регистрирующим устройством, которое используется для наглядного графического изображения профиля контролируемой поверхности.
